Activar Rele con Contraseña (TECLADO / LCD /EEPROM)

El presente Proyecto tiene como finalidad, aprender a usar el teclado, LCD y EEprom interna en un PIC16F873

el diseño que se implemento es el siguiente:

Descargar Esquema (Proteus)

Debemos tener en cuenta que una salida de un PIC es max 25mA, y esto no puede alimentar lo suficiente para activar un RELE
es por este motivo, que usaremos el transistor BC547, en la configuracion que se observa.

el codigo respectivo para el proyecto es: rele873.bas
'Manejo de RElE
'En este proyecto usaremos:
'TECLADO 3x4 Tipo Telefonico
'LCD 16x2 Hitachi
'RELE 5V
'PIC16F873

'*********************************************************
'*********************************************************
'******* Definimos Nuestras Constantes y Variables********
'*********************************************************
'*********************************************************

'Comenzamos
'Definimos el Oscilador
DEFINE OSC 4

'Para el Manejo de LCD
DEFINE LCD_DREG PORTB 'Puerto B sera Datos
DEFINE LCD_DBIT 4 'Comienza por el 4to Bit
DEFINE LCD_RSREG PORTA 'Pin RS Porta.0
DEFINE LCD_RSBIT 0
DEFINE LCD_EREG PORTA 'Pin EN Porta.1
DEFINE LCD_EBIT 1
DEFINE LCD_BITS 4 'Definimos que son 4 Bits
DEFINE LCD_LINES 2 'LCD de 2 Lineas
DEFINE LCD_COMMANDUS 2000
DEFINE LCD_DATAUS 50

'Manejo Teclado
L1 CON %01110000
L2 CON %10110000
L3 CON %11010000
L4 CON %11100000

TECLA var byte
FLAG VAR BYTE
CONTRA VAR BYTE

'Manejo de Contraseña y Eeprom
PASS1 vAR BYTE[4]
PASS2 VAR BYTE[4]
COUNT1 VAR BYTE
I VAR BYTE

'Definimos puerto que servira para activar el Relé
RELE VAR PORTA.2

'*********************************************************
'*********************************************************
'************ Aqui comenzamos a programar ***************
'*********************************************************
'*********************************************************
'Inicializamos la Eeprom
DATA @0,"1234" 'Pass Por Defecto

'Inicializamos a valores Digitales
ADCON1 = 7
OPTION_REG=0 'Activamos Pull-up
TRISB = %00001111
TRISA = 0

INICIO:
'Mensaje Inicial
LCDOUT $FE,1," ACTIVA RELE "
LCDOUT $FE,$C0," [9]=ON/OFF"

'Revisamos tecla, si se pulsa 9
'Cambiamos de Estado a Rele
REVISA_TEC:
GOSUB TECLADO 'Rutina revisa Teclado
IF FLAG=0 THEN REVISA_TEC 'Si se presiono una Tecla FLAG=1
IF TECLA="9" THEN ACT_RELE 'Si tecla no es 9
GOTO REVISA_TEC 'Sigue revisando teclado
ACT_RELE:
PAUSE 100 'Espero un Tiempo debido a los rebotes

'Pido Ingreso de Contraseña
LCDOUT $FE,1," INGRESE PASS "
PAUSE 500

'Rutina que pide Contraseña
GOSUB VER_PASS 'Devuelve contra = 1 o 0
'1 si se ingreso contraseña (4 Digitos y #)
'0 si se cancelo, se pulso *

IF contra = 0 THEN INICIO
GOSUB LEE_EPROM 'Lee Contraseña y lo guarda en pass2
GOSUB COMPRUEBA 'Devuelve contra 0 si contraseña es correcta
IF contra = 1 THEN INICIO
TOGGLE RELE 'Cambia Estado de Rele
GOTO INICIO

'******************************
TECLADO:
FLAG=0
TECLA=$FF
PORTB = L1
SELECT CASE PORTB & $0F
CASE %1110
TECLA="*"
FLAG = 1
CASE %1101
TECLA="0"
FLAG = 1
CASE %1011
TECLA="#"
FLAG = 1
END SELECT

PORTB = L2 'Lin 120
SELECT CASE PORTB & $0F
CASE %1110
TECLA="1"
FLAG = 1
CASE %1101
TECLA="2"
FLAG = 1
CASE %1011
TECLA="3"
FLAG = 1
END SELECT

PORTB = L3
SELECT CASE PORTB & $0F
CASE %1110
TECLA="4"
FLAG = 1
CASE %1101
TECLA="5"
FLAG = 1
CASE %1011
TECLA="6"
FLAG = 1
END SELECT

PORTB = L4
SELECT CASE PORTB & $0F
CASE %1110
TECLA="7"
FLAG = 1
CASE %1101
TECLA="8"
FLAG = 1
CASE %1011
TECLA="9"
FLAG = 1
END SELECT
PAUSE 50
RETURN


'*******************
'*******************
VER_PASS:
'Limpia el LCD
LCDOUT $FE, 1
COUNT1 = 1
REPITE:
FLAG=0
GOSUB TECLADO 'Ingresa Tecla
PAUSE 10
IF FLAG=0 THEN REPITE
PAUSE 100
SELECT CASE TECLA
CASE "*" 'Indica cancelacion de Ingreso
contra = 0
RETURN
CASE "#" 'Indica fin de contraseña
IF COUNT1 < 5 THEN
GOTO REPITE
ELSE
contra = 1
RETURN
ENDIF
END SELECT

IF COUNT1 < 5 THEN
pass1[COUNT1-1]=TECLA 'Guardamos tecla presionada
COUNT1 = COUNT1 +1
ENDIF

ASTERISCOS:
LCDOUT $FE,1
IF COUNT1>1 then
For i=2 to COUNT1
LCDOUT "*"
Next i
ENDIF

IF COUNT1 =5 THEN 'Si va en la 5ta cuenta se presiona #
LCDOUT $FE,$C0," [#]"
ENDIF
GOTO REPITE


'Lee contraseña de la eprom en pass2
LEE_EPROM:
For i=0 To 3
DISABLE 'Detengo posibles interrupciones
READ i,pass2[i]
PAUSE 10
Next i
RETURN

'Rutina que compara contraseña ingresada en pass1 con pass2
'retorna contra = 0 si son iguales
COMPRUEBA:
'Leo Contraseña Actual
For i=0 To 3
pass1[i]=pass1[i]-$30
pass2[i]=pass2[i]-$30
Next i
contra = (pass1[0]*1000+pass1[1]*100+pass1[2]*10+pass1[3]) - (pass2[0]*1000+pass2[1]*100+pass2[2]*10+pass2[3])
RETURN

END

Y el archivo hexadecimal es: rele873.hex, cabe resaltar que el mismo codigo con pequeños cambios entra en un PIC16F84 y PIC16F628, el hexadecimal del mismo es rele84.hex

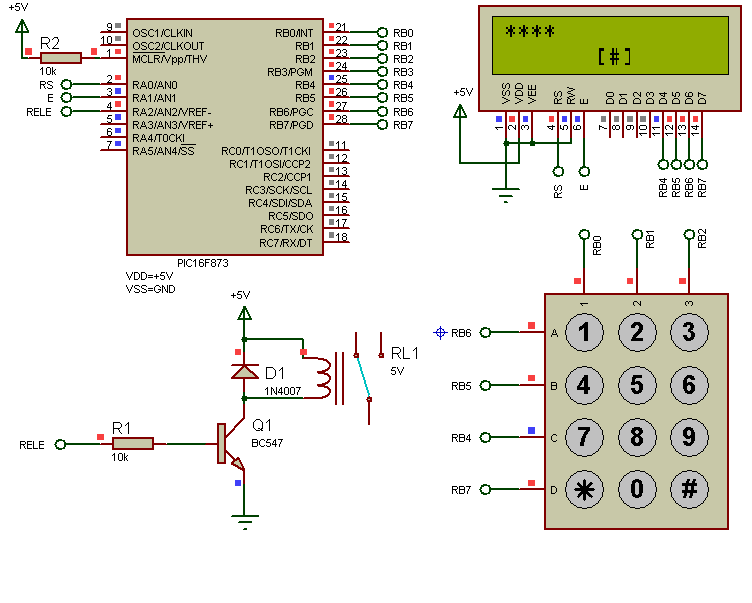

La simulacion respectiva de este archivo:

Espero que les haya sido de utilidad
