Pueden descargar el esquema en Proteus - Isis de Aquí
Como, seguro ya saben o abran encontrado, existen una serie de grabadores para PIC sencillos, que usan la fuente de la PC para grabar a los uCo, dentro de los que destacan el JDM que usa, así también esta el JDM2, pipo y pipo2 que son versiones mejoradas del JDM. hechas por Por José Manuel García. y que pueden ser encontradas en su Web. Y que entre otras cosas, permiten grabar varias familias de uCo PIC, entre ellas la familia 18 y también memorias EEPROM seriales 24XX

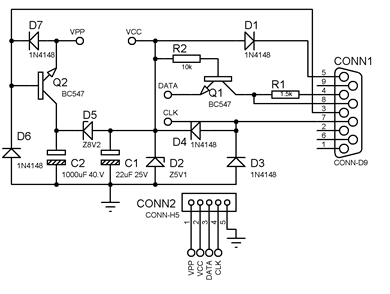

Por ejemplo el JDM2, tiene el siguiente esquema:
|
|
Bueno, aquí para conseguir tener el voltaje necesario en Vpp = 12V, se hace
un artilugio, ya que como las PC's generalmente solo dan entre +9V y -9V en su
salida serial. Aquí colocan la GND del conector serial que es el pin 5 a VCC
mediante (D1), y al hacer esto de ahora en adelante el Ckto nos daría valores
entre 0 y ( 5+9V =14V).
El Problema con esto, es que pese a ese artilugio, y de haber seguido las
especificaciones no he logrado obtener las salidas requeridas, así que me
decidí a colocarle una alimentación externa. Y es que como solo necesitamos
que las salidas sean activadas, podemos mediante una fuente pequeña, alimentar
al Ckto con 15V y luego mediante 2 reguladores, un 7812 y un 7805 obtener los
valores requeridos, para grabar el PIC, y las señales llegarían de la misma
manera.
Ahora hacer esto en un Ckto básico como este no parece tener mucho sentido,
pero a continuación, les voy ha mostrar la versión mejorada de este, que
también la pueden encontrar en su Web.
Pipo2 REV:
 |

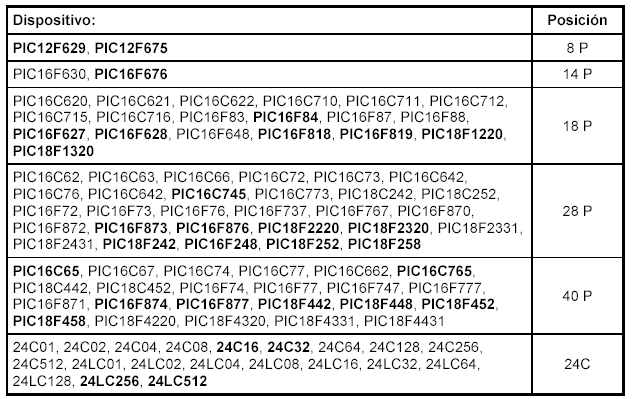

Este Ckto soporta
 |
y para su correcto funcionamiento y la colocación de pines debe ser de esta forma:
 |
Bueno, la forma básica de funcionamiento de este Ckto, es la misma que la del JDM2, la pueden encontrar en la Web de José Manuel García. Y que la tengo ala mano. Pero en google al toque se llega.
Cambios Hechos por Mi:
Como ya mencione, mis cambios son minúsculos,
ya que este programador no lo hice Yo. Pero son sustanciales, ya que al armar
este Ckto, me trajo muchos problemas, debido a que no conseguía el voltaje
necesario para alimentarlo. Es así que me decidí a ponerle una fuente Externa.
Ahora, la forma de conexión de Pines que esta en la parte superior derecha, no
va ha cambiar.
Es importante saber como va funcionar la parte de la
alimentación, así que esta se va ha basar en una forma clásica de conexionado
con los reguladores 7805 y 7812.
 |
El esquema del Ckto final es:
|
|
Este Ckto lo tengo pero una placa de propósito general, así que no hice el layout.
Espero que les Sirva
OBS: Este Programador se graba con el IC-Prog, que lo encuentra en la sección Utilitarios de mi Web
Yoel Ocmin
UNMSM - Lima Perú 2005
martes, 12 de abril de 2005
